HAL-TEC(貼合機)

「貼る」テクノロジーを支える貼合機のパイオニア
HAL-TEC(ハルテック)シリーズ

当社独自のノンストレス・フラットラミネーション(NSFL)方式を採用し、
従来の製法では難しいとされていた極薄フィルムも、ストレスをかけずに自然な状態で貼合します。
「気泡」や「うねり」、「カール」現象が発生しません。







小型貼合機

高精度卓上型貼合機 HAL-215

当社最小の貼合機です。
研究・開発用途に最適です。
非常にコンパクトな機械のため、卓上にてお使いいただけます。
供給電源AC100Vと供給エアー0.5Mpaがあれば、
すぐにお使いいただけます。

最大貼合サイズ
Laminate size(MAX)
3(T) ×150(W)×200(L)mm
機械サイズ
Machine size
650(W) ×400(D) ×300(H)mm

オプションで専用架台もご用意できます。

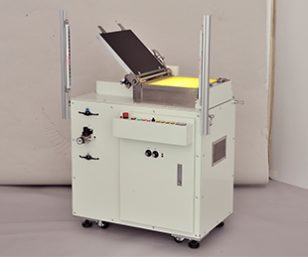

高精度小型貼合機 HAL-320

試作品の貼合に最適な貼合機です。

供給電源AC100Vと供給エアー0.5Mpaがあれば、 すぐにお使いいただけます。

最大貼合サイズ
Laminate size(MAX)
3(T) ×150(W)×200(L)mm
機械サイズ
Machine size
900(W) ×600(D) ×1,300(H)mm

中型貼合機

高精度精密貼合機 HAL-650S

光学フィルム、タッチパネル、従来困難とされていた極薄フィルム同士の貼合をわずか10秒で貼合が完了し、生産工程で抜群の威力を発揮します。 操作パネルがタッチパネル仕様となり、さらに使いやすくなりました。

最大貼合サイズ
Laminate size(MAX)
5(T) ×500(W)×600(L)mm
機械サイズ
Machine size
1,850(W) ×1,000(D) ×1,800(H)mm

自動位置合わせ貼合機

アライメントマークやワークエッジを読み取り、自動で位置補正を行いながら貼合します。

当社では、3タイプの自動位置合わせ方式の中からお客様のワークに最適なものをご提案致します。

高精度自動位置合わせ貼合機 HAL-550A1

上吸盤パネルのスリットをとおして、2台のCCDカメラで読み取り、自動位置補正を行います。



最大貼合サイズ
Laminate size(MAX)
3(T) ×500(W)×500(L)mm
機械サイズ
Machine size
1,900(W) ×1,200(D) ×1,900(H)mm
高精度自動位置合わせ貼合機 HAL-6565A2

上下の吸盤パネルが開いている状態で、上部にある2台のCCDカメラが移動してマークを読み取り、自動位置補正を行います。



最大貼合サイズ
Laminate size(MAX)
5(T) ×650(W)×650(L)mm
機械サイズ
Machine size
2,500(W) ×1,600(D) ×2,100(H)mm
高精度自動位置合わせ貼合機 HAL-550A3

2視野レンズユニットを搭載し、2台のCCDカメラで、上下方向に読み取り、自動位置補正を行います。



最大貼合サイズ
Laminate size(MAX)
5(T) ×500(W)×500(L)mm
機械サイズ
Machine size
3,100(W) ×1,500(D) ×1,700(H)mm
大型高精度自動位置合わせ貼合機 HAL-1508A3

2視野レンズユニットを搭載し、2台のCCDカメラで、上下方向に読み取り、自動位置補正を行います。



最大貼合サイズ
Laminate size(MAX)
5(T) ×800(W)×1500(L)mm
機械サイズ
Machine size
3,500(W) ×3,500(D) ×2,700(H)mm

大型貼合機

高精度大型貼合機 HAL-1208

最大貼合サイズは800mm×1200mmですが、貼合ワークが600mm×800mm以下の場合は2枚同時に貼合する事が可能です。

最大貼合サイズ
Laminate size(MAX)
5(T) ×800(W)×1200(L)mm
機械サイズ
Machine size
1,900(W) ×2,600(D) ×2,000(H)mm
高精度大型貼合機 HAL-1610

70インチ対応の大型貼合機です。

大型ですが、最速30秒で貼合が可能です。

最大貼合サイズ
Laminate size(MAX)
5(T) ×1000(W)×1600(L)mm
機械サイズ
Machine size
2,900(W) ×2,800(D) ×1,800(H)mm

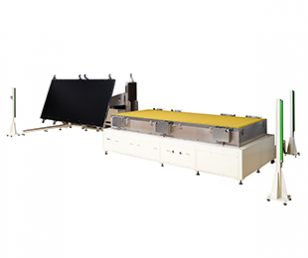

高精度大型貼合機 HAL-3012

当社最大級の超大型枚式の葉貼合機です。

HAL-3012の迫力のある映像をご覧ください。

最大貼合サイズ
Laminate size(MAX)
5(T) ×1200(W)×3000(L)mm
機械サイズ
Machine size
8,000(W) ×3,000(D) ×2,200(H)mm

デモルームのご案内

当社は、滋賀県栗東市に『HAL-TECテクニカルセンター』を開設しました。
ワークサイズ最大1000x1600mmまで貼合可能な大型デモ機も完備しており、
お客様のワークで貼合テストをすることが出来ます。
貼合テストをご希望のお客様は、お気軽にお問合せください。

HAL-TECテクニカルセンター
〒520-3015 滋賀県栗東市安養寺2-6-2

製作

貼合サイズ、精度、加熱・剥離のオプション等、ご要望に合わせた仕様をご相談の上製作させて頂きます。
